堿酚醛工藝及齒輪泵的選型
堿酚醛樹脂中不含氮、硫、磷元素，高溫下有“二次硬化”現象，裂紋傾向比吠喃樹脂砂小，不放岀刺激性氣味，生 產環境良好，落砂清理性能好，近年來在我國應用逐漸增加。堿酚醛工藝一般樹脂加入量為1~2% (占砂重)，固化劑 20?30% (占樹脂重)；快慢脂堿酚醛工藝一般樹脂加入量為1.5?3.0%，快脂加入量為0.1-0.3% (占砂重)，慢脂加入量 為0.2?0.5% (占砂重)。首先將砂子與固化劑混合，然后再加入樹脂，混砂時間通常為5?60秒。由于堿酚醛粘度大，粘度 對溫度的變化敏感，對橡膠有很強的腐蝕性，所以不管國內還是國外現在抽送堿酚醛樹脂及固化劑所用泵，幾乎全為齒輪 計量泵。針對堿酎醛工藝，選用C系列不銹鋼泵輸送堿酬醛樹脂及固化劑(具體選型見表1、表2、表3)

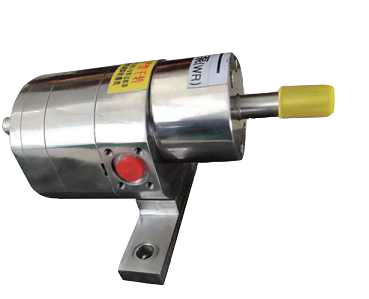

JHT-C系列齒輪計量泵
表1堿酚醛工藝樹脂設備選型
|
混砂機型號 (t/h) |
適用介質 |
計算流量 (L/h) |
泵型 |
電機規格 |
調節頻率 (Hz) |
|
5 |
堿酚醛樹脂 |
60~120 |
C2/475 |
0.75KW （ 6極） |
11.1 ?22.2 |
|
8 |
堿酚醛樹脂 |
96~192 |
C2/475 |
0.75KW （ 6極） |
17.7 ?35.5 |
|
10 |
堿酚醛樹脂 |
120?240 |
C2/712 |
0.75KW （ 6極） |
14.8 ?29.6 |
|
12 |
堿酚醛樹脂 |
144-288 |
C2/712 |
0.75KW （ 6極） |
17.7~35.5 |
|
15 |
堿酚醛樹脂 |
180?360 |
C2/950 |
1.1KW （ 6 極） |
16.6 ?33.2 |
|
20 |
堿酚醛樹脂 |
240-480 |
C3/142 |
1.12KW （6極） |
14.8 ?29.7 |
|
25 |
堿酚醛樹脂 |
300?600 |
C3/142 |
1.1KW （ 6 極） |
18.5?37.1 |
|
30 |
堿酚醛樹脂 |
360?720 |
C3/214 |
1.1KW （ 6 極） |
14.8?29.5 |
|
40 |
堿酚醛樹脂 |
480-960 |
C3/214 |
1.1 KW （ 6極） |
19.7-39.4 |
|
60 |
堿酚醛樹脂 |
720~1440 |
C3/320 |
1.5KW （ 6極） |
19.7-39.5 |
注：1、頻率范圍為理論計算值，僅供參考。2、超過60噸混砂機，請來電咨詢。
產品概述
殼體采用奧氏體不銹鋼304、316s 316L以 及20號合金，經過嚴格的固溶化處理，材料晶 格及化學成分均勻，晶間應力小，大大提高了 其抗晶間腐蝕的能力。
齒輪和軸采用優質馬氏體不銹鋼經過嚴格的 淬火處理，硬度高，耐磨性好。內部結構件采用 軟硬材料配合,對細小顆粒有很好的避讓性。
多種密封方式配合應用于不同流體的密封。 高品質自潤滑性軸承，保證即使在物料粘度極 低、潤滑性很差的情況下運轉自如！
可用于吠喃樹脂、堿酚醛樹脂、固化劑、水 玻璃固化劑、派普樹脂I (酚醛樹脂)及催化 劑的輸送。
另外JHT-C系列齒輪計量泵具有良好的流體 兼容性，在不同的工業、行業中被廣泛的應用。
表2快慢脂設備選型表
|
混砂機型號 (t/h ) |
適用介質 |
計算流量 (L/h) |
泵型 |
電機規格 |
調節頻率 (Hz) |
|
5 |
快脂 |
6.3-12.5 |
C2/79 |
0.55KW （ 6極） |
7.0-13.9 |
|
慢脂 |
7.9-20.8 |
C2/79 |
0.55KW （ 6極） |
8.8-23.1 |
|
|
8 |
快脂 |
6.7-20 |
C2/158 |
0.55KW （ 6極） |
5?11.1 |
|
慢脂 |
12.7~33.3 |
C2/158 |
0.55KW （ 6極） |
7.1~18.5 |
|
|
10 |
快脂 |
6.7~25 |
C2/158 |
0.55KW （ 6極） |
5-13.9 |
|
慢脂 |
15.8?41.7 |
C2/158 |
0.55KW （ 6極） |
8.8 ?23.2 |
|
|
12 |
快脂 |
8?30 |
C2/158 |
0.55KW （ 6極） |
5?16.7 |
|
慢脂 |
19-50 |
C2/158 |
0.55KW （ 6極） |
10.5-27.8 |
|
|
15 |
快脂 |
7.5-37.5 |
C2/158 |
0.55KW （ 6極） |
5-20.8 |
|
慢脂 |
23.8-62.5 |
C2/158 |
0.55KW （ 6極） |
13.2 ?34.7 |
|
|
20 |
快脂 |
10?50 |
C2/158 |
0.55KW （ 6極） |
5.6-27.8 |
|
慢脂 |
31.7-83.3 |
C2/253 |
0.55KW （ 6極） |
11 ?28.9 |
|
|
25 |
快脂 |
12.5-62.9 |
C2/158 |
0.55KW （ 6極） |
6.9-34.9 |
|
慢脂 |
39.6-104.2 |
C2/253 |
0.55KW （ 6極） |
13.7~36.1 |
|
|
30 |
快脂 |
15?75 |
C2/253 |
0.55KW （ 6極） |
5.2 ?26 |
|
慢脂 |
47.5-125 |
C2/475 |
0.75KW （ 6極） |
8.8-23.1 |
|
|
40 |
快脂 |
20-100 |
C2/253 |
0.55KW （ 6極） |
6.9-34.7 |
|
慢脂 |
63.3-166.7 |
C2/475 |
0.75KW （ 6極） |
11.7 ?30.8 |
|
|
60 |
快脂 |
30?150 |
C2/475 |
0.75KW （ 6極） |
5.5-27.7 |
|
慢脂 |
95-250 |
C2/712 |
0.75KW （ 6極） |
11.7-30.8 |
注：1、頻率范圍為理論計算值，僅供參考。2、超過60噸混砂機，請來電咨詢。
表3堿酚醛樹脂及固化劑設備選型
|
混砂機型號 (t/h) |
適用介質 |
計算流量 (L/h) |
泵型 |
電機規格 |
調節頻率 (Hz) |
|
5 |
堿酚醛樹脂 |
44~80 |
C2/253 |
0.55KW （ 6極） |
15.3~27.7 |
|
|
堿酚醛固化劑 |
9.6-26.1 |
C2/158 |
0.55KW （ 6極） |
5.3~14.5 |
|
8 |
堿酚醛樹脂 |
70~128 |
C2/475 |
0.75KW （ 6極） |
13~23.6 |
|
|
堿酚醛固化劑 |
15.3-41.7 |
C2/158 |
0.55KW （ 6極） |
8.5~23.2 |
|
10 |
堿酚醛樹脂 |
88~180 |
C2/475 |
0.75KW （ 6極） |
16.3~29.5 |
|
|
堿酚醛固化劑 |
19.1-52.2 |
C2/158 |
0.55KW （ 6極） |
10.6 ?29 |
|
12 |
堿酚醛樹脂 |
106?192 |
C2/712 |
0.75KW （ 6極） |
13-23.7 |
|
|
堿酚醛固化劑 |
23 ?63 |
C2/253 |
0.55KW （ 6極） |
8.0 ?21.7 |
|
15 |
堿酚醛樹脂 |
132?240 |
C2/712 |
0.75KW （ 6極） |
16.3 ?29.6 |
|
|
堿酚醛固化劑 |
29~78 |
C2/253 |
0.55KW （ 6極） |
10~27.1 |
|
20 |
堿酚醛樹脂 |
176~320 |
C2/950 |
1.1KW （ 6極） |
16.3?24.7 |
|
|
堿酚醛固化劑 |
38-104 |
C2/475 |
0.55KW （ 6極） |
7-19.2 |
|
25 |
堿酚醛樹脂 |
220?400 |
C3/142 |
1.1KW （ 6極） |
13.6?24.7 |
|
|
堿酚醛固化劑 |
48~130 |
C2/475 |
0.55KW （ 6極） |
8.9~24 |
|
30 |
堿酚醛樹脂 |
264?480 |
C3/142 |
1.1KW （ 6極） |
16.3 ?29.7 |
|
|
堿酚醛固化劑 |
57-157 |
C2/475 |
0.55KW （ 6極） |
10.6-28.9 |
|
40 |
堿酚醛樹脂 |
352-640 |
C3/214 |
1.1KW （ 6極） |
14.4-26.2 |
|
|
堿酚醛固化劑 |
77?209 |
C2/712 |
0.75KW （ 6極） |
9.4 ?25.7 |
|
60 |
堿酚醛樹脂 |
528?960 |
C3/320 |
1.5KW （ 6極） |
14.5~26.3 |
|
|
堿酚醛固化劑 |
115?313 |
C2/950 |
1.1KW （ 6極） |
10.6 ?28.9 |
注：1、頻率范圍為理論計算值，僅供參考。2、超過60噸混砂機，請來電咨詢。
